概述：

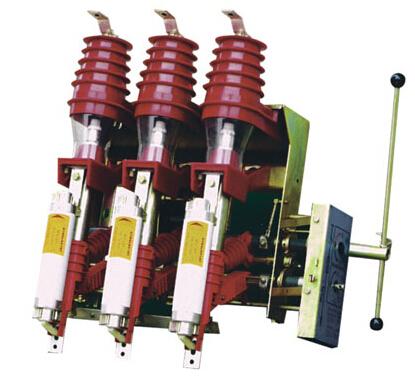

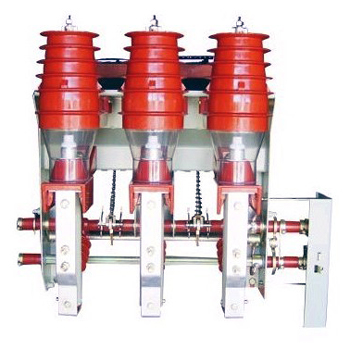

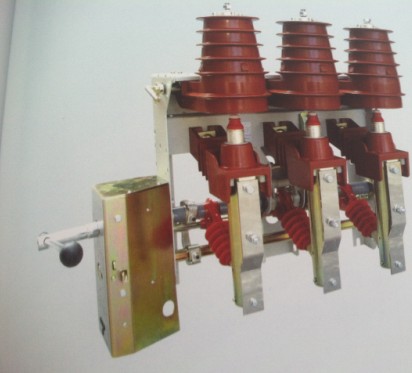

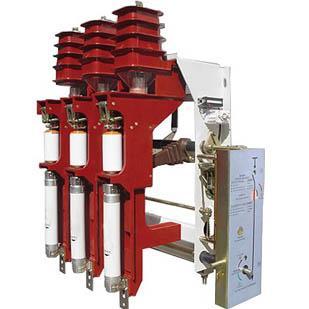

FKN12-12/FKRN12-12D型高压负荷开关适用于12KV及以下的三相高压开关设备，作为变压器、电缆、架空线路等电力设备的控制盒保护之用：特别适用于城网、农网的终端变电站及箱式变电站。并适用于环网、双辐射供电单元的控制和保护。
执行标准
□GB3804-2004《3-63kV交流高压负荷开关》
□GB16926-2009《高压交流负荷开关-熔断器组合电器》
使用环境
1.周围空气温度：上限+40℃；下限-25 (允许在-30℃时储运)。24h内其平均值不高于+35℃
2.海拔：不超过1000m；
3.空气相对湿度：日平均值不大于95%，月平均值不大于90~%
4.**烈度：不超过8度
5.周围空气不受腐蚀性和可燃性气体、水蒸汽等明显污染
6.无经常性剧烈振动
7.污秽等级：ll级
● 基本结构和灭弧原理
压气式负荷开关为柜架式结构，三相回路部件由六只不饱和聚酯工程塑料（SMC）压制成的绝缘支持件固定在柜架上，它的动触杆是中空的，同时也是气缸，它在主轴的驱动下，作上下直线运动，实现合分闸。
上绝缘支持件设计为钟形套管绝缘罩，使母线与开关完全隔开，电弧被限制在钟形绝缘罩内，进一步提高了安全性。
动触杆内装有封圈的活塞，固定在绝缘支持件上。当开关分闸操作时，动触杆中的空气被压缩，从顶端的耐电弧塑料喷口喷出，把电弧吹灭。气缸中的气体虽然有限，但由于喷口的特殊设计，仍能可靠地把电弧熄灭。高速气流使得断口间介质绝缘强度很快恢复，有效防止了电弧的重燃。
为提高开关的可靠性，开关的导电元件和燃烧元件是分开的。导电元件是材质为紫铜的梅花触指和导电杆，而燃弧元件是由耐电弧的铜钨合金制成的引弧杆和引弧环。
引弧杆位于上绝缘支持件上的梅花触指中央，而引弧环位于动触杆内部喷口下方。当分闸时，动触杆外表面与静触指脱离后，引弧环才和引弧杆脱离，电弧在引弧杆和引弧环之间燃烧而不会烧损静触指和动触杆，动触杆与下端子之间的电气联接也是采用梅花触指。
● 操动机构
◆ 接地开关操动机构采用手动弹簧储能过点合闸，从而保证接地开关关合短路电流的能力。
◆ 负荷开关操动机构采用手力储能弹簧合分闸。它由压缩、拉伸弹簧各一根和半轴脱扣组成，合闸操作时，两根弹簧同时储能，压缩弹簧过死点后开关合闸，拉伸弹簧的能量被半轴保持。分闸靠逆时针旋转手柄，使开关分闸，当装有熔断器时，一只或多只熔断器熔断时，其撞击器作用于脱扣板，并通过一系列联杆使半轴机构解裂，负荷开关分闸。
● 负荷开关的联锁
负荷开关与接地开关装于同一框架内，二者有严格的机械联锁，即负荷开关处合闸位置，接地开关不能合闸，反之亦然。上下绝缘支持件之间设置有安全板，安全挡板和接地开关联动，防止操作者在负荷开关和接地开关处于开断位置时，接触带电部件，在产品的结构中装置二个主轴，分别操支负荷开关和接地开关，负荷开关主轴在上，接地开关主轴在下，二
结构特点
负荷开关、接地开关、熔断器及机构在一个框架上，可灵活组合，结构紧凑，体积小，安援方便简易;
断口为直动式布置，动、热稳定电流参数高，一次性完成操作；
具有静触头绝缘罩，使环网柜在结构上实现了隔离，省去了相是绝缘隔板，断口绝缘插板，可防止柜内弧光短路事故;
具有独特的活门结构，负荷开关分闸后，活门自动将断口隔离，防护性能好;
负荷开关与接地开关、熔断器之间有可靠的机械闭锁装置，满足"五防'要求;
具有手动操作及交直流两用操作电源的电动操作两种形式.
