概述：
GGD型交流低压配电柜，是能源部以促进我国低压配电行业的技术进步，加速低压配电成套开关设备的更新换代为宗旨，于一九九一年下达的技术进步开发项目，由能源部低压成套开关联合设计研制组（简称NLS）完成设计和研制，于一九九二年通过了由能源部主持的部及鉴定。
主要技术参数
GGD 额定电压380V
GGD1额定电流1000A 600(630)A 400A
额定短路开断电流15KV 额定短时耐受电流15IS/KA 额定峰值耐受电流30KA
GGD2额定电流1500(1600)A 1000A
额定短路开断电流30KV 额定短时耐受电30IS/KA 额定峰值耐受电流63KA
GGD3额定电流3150A 2500A 2000A
额定短路开断电流50KV 额定短时耐受电流50IS/KA 额定峰值耐受电流105KA
常用尺寸：
2200*1200*600（800）
2200*1000*600（800）
2200*800*600（800）
2200*600*600（800）
结构特点
1.GGD低压配电柜柜体 按用途分为：受电柜、母线联络柜、馈电柜、电动机控制柜、无功功率补偿柜、 照明配电柜 。

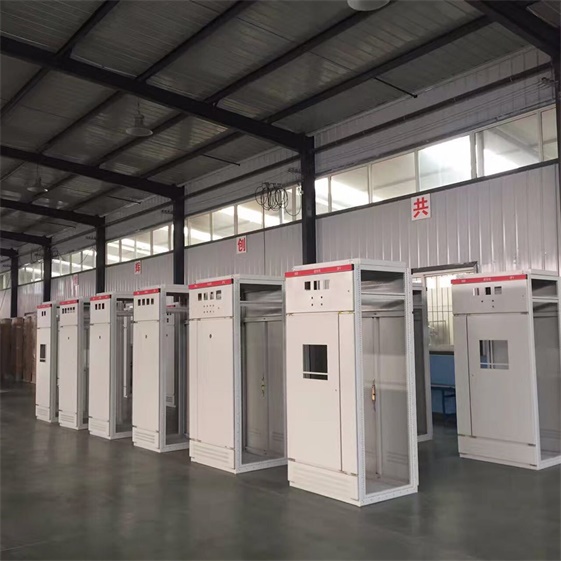

2.柜体结构：
（1）低压配电柜柜体柜架用8MF冷弯型钢材局部焊接拼装而成，构架上分别有按E=20mm和E=100mm模数排列的安装孔，以提高产品装配的通用性。
（2） 用高阻燃PPO材料热塑成型的ZMJ型母线夹为积木式结合结构、机械强度和绝缘度高。
（3）1000mm和1200mm宽的柜、正面采用对称的双门结构、600mm和800mm宽的柜采用整门结构，柜体后面采用对称式双门结构柜体结构为不靠墙安装结构。
（4） 柜门采用镀锌转轴式铰链与构架相连、安装、拆卸方便，门的折边处有橡胶镶条。
（5） 柜内的安装件与构架间用接地滚花螺钉结构构成完整的接地保护电路。
（6）柜体的顶盖，可在需要时拆除，便于主母线的装配和调整。
安装注意事项
1.环境温度不高于+40℃，不低于-5℃。
2.产品安装使用时，使用地点的海拔高度不超过2000M。
3.周围空气相对湿度不大于90%（+25℃）。
4.设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。
5.周围空气相对湿度在z高温度40度时不超过5%，在较低温度时允许有较大的相对温度，应考虑到由于
度的变化可能会偶然产生凝露的影响
6.设备安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的场所
