首页 > 供应产品 > 户内10KV高压开关柜XGN66-12

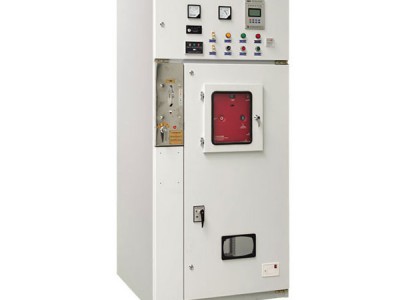

户内10KV高压开关柜XGN66-12
点击图片查看原图
产品: 浏览次数:161户内10KV高压开关柜XGN66-12
品牌: 陕西南业
单价: 16000.00元/台
最小起订量: 1 台
供货总量: 1000 台
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2020-11-25 11:19
  询价
详细信息

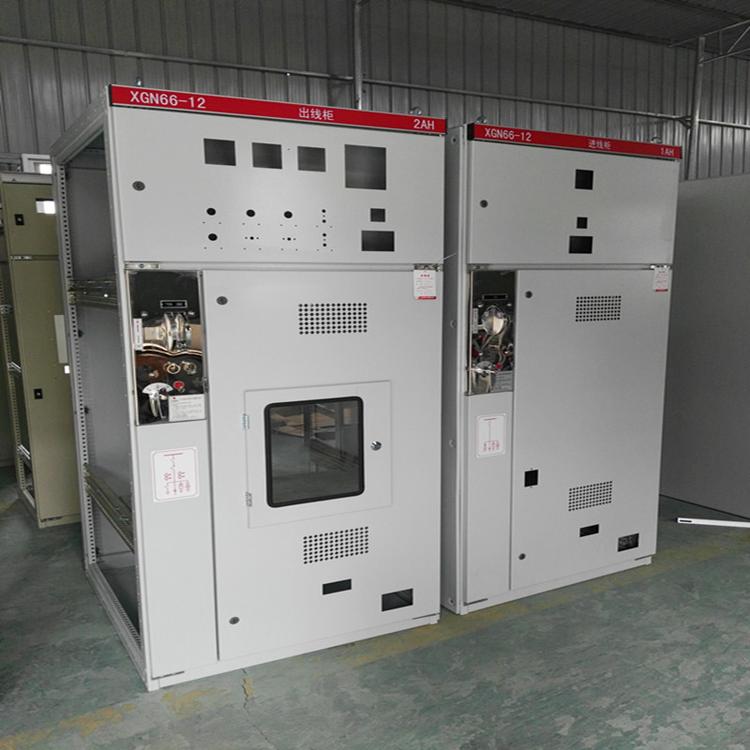

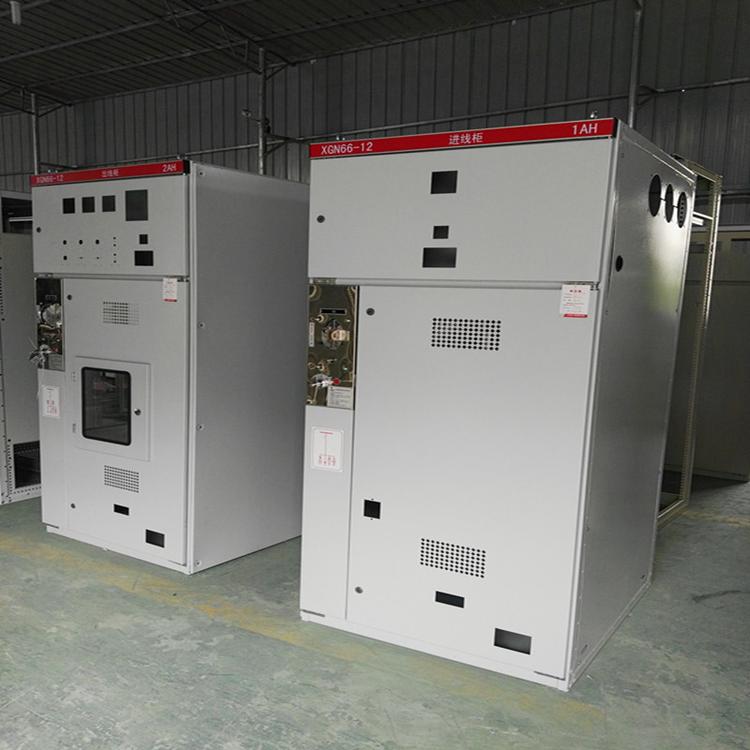

户内10KV高压开关柜XGN66-12



1.概述

XGN66-12箱型固定式开关柜适用于3-12KV三相交流50HZ单母线系统中作为接受和分配电能之用,属于新一代小型化城乡电设备,具有小型化、价位低。少维护、结构合理、安全可靠、运行操作简便等特点。能满足IEC60298国际电工标准、GB3906《3-35KV交流金属封闭开关设备》、DL402、DL403 、DL404电力部等有关标准的要求。适应电力市场及城网、农网改造、箱式变电站的需求。

2.结构说明

   该开关为金属封闭箱型固定式结构,柜体由C型和G型,经多种连接件组装而成。柜内安装板和隔板采用隔板采用镀锌处理,将柜体分隔成四个小室,既母线室、断路器室、继电器仪表室、电缆室。部件加工应用数控冲床、数控折弯机及数控加工中心等先进设备制造,形位尺寸精度高,制造快捷准确,便于不同方案的灵活组合可满足客户不同的需求。

3.主要特点:

1.柜体结构采用组装式,无需焊接,具有较高的机械强度,优美的外观;

2.柜体后部上方采用GN30-12旋转隔离开关、下隔离采用GN19-12C隔离开关,具有按程序操作的可靠的机械连锁装置,为操作人员与设备提供可靠的安全性保护;

3.采用的主开关为整体式结构,可选配:ZN63-12(VS1-12)、VD4-12等断路器
