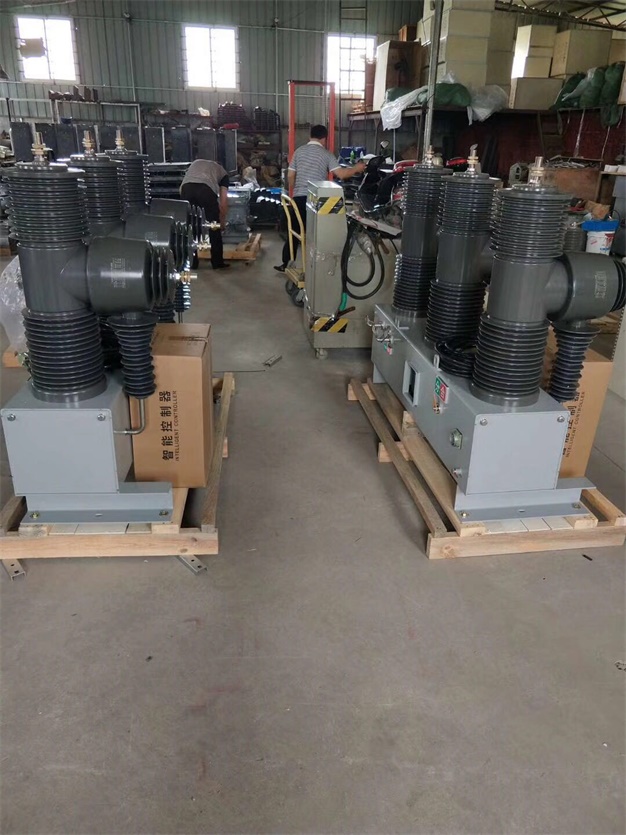

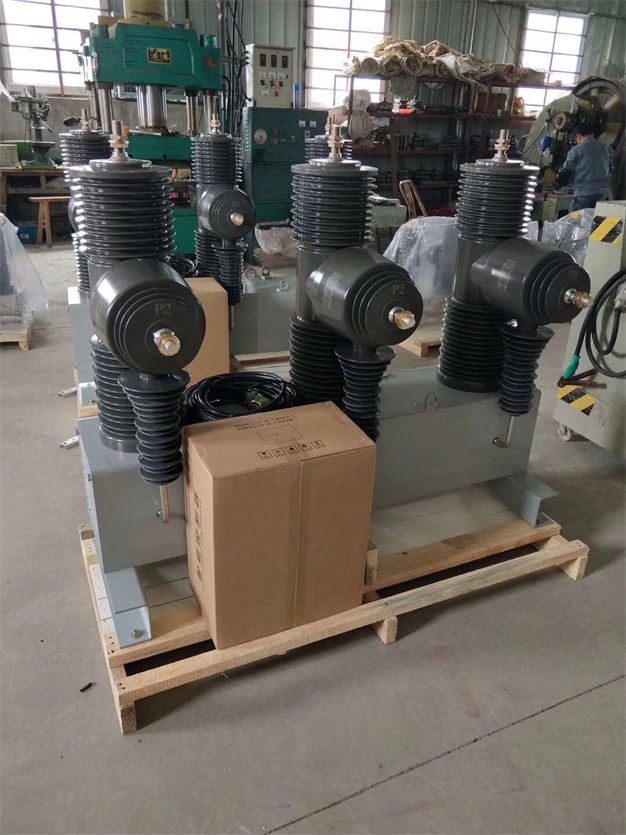

成都柱上看门狗ZW32-40.5户外真空断路器
概述：
35KV柱上智能真空断路器ZW32-40.5带隔离开关是将断路器和微机保护测控，以及通讯模块融为一体的智能控制装置，可随杆架设、体积小、投资少，施工方便、简捷，具有手动、电动、遥控操作功能。它的应用对提高架空线路的安全可靠性，保证电网的安全运行具有重要意义。分界断路器较好地解决了变电站10 kV出线发生相间短路，以及单相接地故障时快速定位查找故障点的要求。缩短用户停电时间，缩小了故障停电范围、从而提高用户的供电可靠性。
特点:
1.自动闭锁短路故障:发生短路故障时，断路器保护跳闸后并闭锁，隔离故障段，保证其它线路正常供电。
2.自动切除单相接地故障:发生单相接地故障时,断路器自动分闸并闭锁，变电站及馈线其它线路感受不到故障发生。
3. 快速定位故障点：用户支线故障造成分界开关动作后，仅开关故障点下侧户停电，并可主动上报故障信息，使电力公司能迅速明确事故点，及时进行现场处理，使故障线路尽早恢复供电。
4 监控用户负荷分界断路器可将检测数据传送电力管理中心，实现对远方负荷的实时监控。可实现网络系统智能化管理，具有重合器功能。
结构特点
1,外壳采用优质不锈钢材料或普通铜板经达克罗防锈处理工艺再喷涂耐紫外线清漆而成,产品的防腐蚀性,防盐雾性等抗环境性能优良。
2,绝缘部分采用环氧树脂和硅橡胶负荷绝缘材料,绝缘等级高,防污秽能力强,具有耐臭氧,抗紫外线,疏水性和抗高低温能力。箱体内无变压器油,无六氟化硫气体,满足无油化改造和环境保护要求。
3,操作机构,分手动和电动两种,需要时可加装遥控操作装置和躲避合闸涌流装置。外供电源功率不大于70W,易于配备后备电源。设计独特的缓冲装置,性能优异,反弹小,噪声低。
4,灭弧室采用特种不锈钢钎焊技术,午休电镀,焊接质量高,稳定可靠,漏气率低。制作工艺上使用特殊的陶瓷金属化配方和先进的陶瓷金属化工艺,保证了产品的气密性,抗拉强度大于130Mpa,完全一次封排。
5,电流互感器采用优质导磁材料及环氧树脂与硅橡胶负荷绝缘而成,具有容量大,动热稳定倍数高,精度等级高,免维护,可靠性高等优点。
